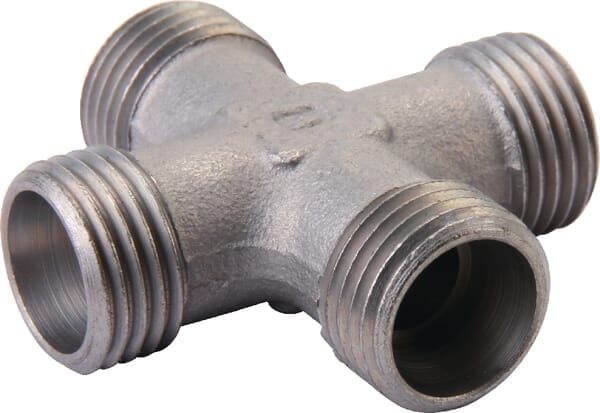

Złącze czwórnikowe M14x1.5 8L KS8L

Złącze czwórnikowe M14x1.5 8L KS8L Voss

Węże i Złączki Hydrauliczne / Złączki Węży i Akcesoria / Cutting Ring Couplings Voss

• Kształt
  Czwórnik - 4 strony przyłącza
• Typ złącza nr 1
  Pierścień zacinający
• Typ złącza nr 1 - męski/żeński
  Żeński
• Średnica połączenia

  mm
  8
• Średnica gwintu złącza nr 1
  M14
• Skok gwintu złącza nr 1

  mm
  1.50
• Typ gwintu złącza
  Metryczny
• Rozmiar klucza dla złącza nr 1

  mm
  17.0
• Typ połączenia nr 2
  Pierścień zacinający
• Typ złącza nr 2 - męski/żeński
  Żeński
• Średnica połączenia nr 2

  mm
  8
• Średnica gwintu przyłącza nr 2
  M14
• Skok gwintu złącza nr 2

  mm
  1.50
• Typ gwintu przyłącza nr 2
  Metryczny
• Rozmiar klucza dla złącza nr 2

  mm
  17.0
• Typ złącza nr 3
  Pierścień zacinający
• Typ złącza nr 3 - męski/żeński
  Żeński
• Średnica połączenia nr 3

  mm
  8
• Średnica gwintu złącza nr 3
  M14
• Skok gwintu złącza nr 3

  mm
  1.50
• Typ gwintu złącza nr 3
  Metryczny
• Typ złącza nr 4
  Pierścień zacinający
• Typ złącza nr 4 - męski/żeński
  Żeński
• Średnica połączenia nr 4

  mm
  8
• Średnica gwintu złącza nr 4
  M14
• Skok gwintu złącza nr 4

  mm
  1.50
• Typ gwintu złącza nr 4
  Metryczny
• Wymiar od osi złącza do końca kolejnego złącza

  mm
  14
• Średnica rury

  mm
  8
• Norma DIN
  2353, 2401
• Średnica wew.

  mm
  8
• Długość całkowita

  mm
  42
• Wysokość korpusu

  mm
  12
• Obróbka powierzchni
  Cynk, Niklowana
• Ciśnienie robocze max.

  BAR
  315
• Seria
  L
• Seria
• Obróbka powierzchniowa
  Cynk / Nikiel
