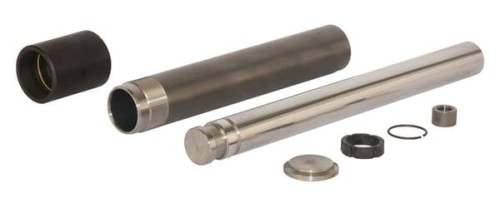

Siłownik S/A-DIY EPL30-280, Saturn EPL30280

Siłownik S/A-DIY EPL30-280, Saturn EPL30280 Kramp

Cylindry i Części Hydrauliczne / Cylindry Hydrauliczne / Standard Cylinders Kramp

• Kategoria zastosowania
  Do samodzielnego montażu
• Średnica tłoczyska

  mm
  30
• Skok

  mm
  280
• Składa się z
  - Kompletny zestaw do samodzielnego montażu
  - Instrukcja montażu
  - Bez mocowań
• Długość min.

  mm
  437
• Ciśnienie robocze max.

  BAR
  250
• Typ mocowania - strona cylindra
  Brak elementu montażowego
• Typ mocowania - strona tłoczyska
  Brak elementu montażowego
• Średnica gwintu mocowania - strona tłoczyska

  cal
  3/8
• Średnica zew.

  mm
  45
• Średnica zew. głowicy

  mm
  60
• Długość głowicy cylindra

  mm
  75
• Ciśnienie nominalne

  BAR
  200
• Obróbka powierzchni tłoczyska
  Chromianowana
• Materiał cylindra
  Stal nierdzewna 52.0
• Klasa tolerancji materiału cylindra - kod
  H10
• Materiał tłoczyska
  Stal 20MnV6
• Gładkość powierzchni tłoczyska

  µm
  0,2
• Materiał nakrętki głowicy
  Żeliwo
• Materiał przyłącza oleju
  Stal
• Materiał pierścienia prowadzącego
  Tworzywo sztuczne
• Wymiar od osi cylindra do końca przyłącza oleju

  mm
  39,5
• Wymiar od końca cylindra do końca tłoczyska

  mm
  76
• Wymiar od osi przyłącza oleju do końca cylindra - strona cylindra

  mm
  23
• Listwa podłogowa
  1. Należy ustalić długość skoku cylindra i dociąć rurę cylindra i tłoczysko do odpowiedniej długości, rurę sfazować. 2. Pojedyncze elementy czyścić czystą szmatką. 3. Przyspawać dno cylindra do rury cylindra, a złączkę przez wywiercony otwór. 4. Dokładnie naoliwić tłoki, obejmy, pierścień samouszczelniający i nakrętkę głowicową na powierzchniach stykowych. 5. Wprowadzić tłoczysko z tłokiem do rury cylindra. 6. Przykręcić nakrętkę głowicową do rury cylindra i mocno dokręcić.
