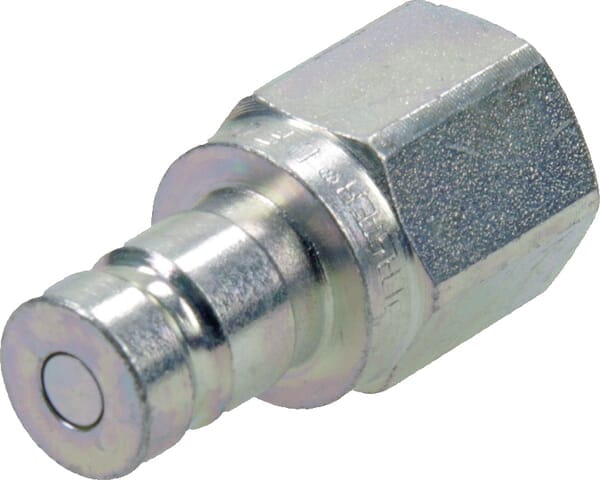

Szybkozłącze diagnostyczne DF wtyczka 1/4" gwint wewnętrzny 1/4" NPTF DF0414NPTM

Szybkozłącze diagnostyczne DF wtyczka 1/4" gwint wewnętrzny 1/4" NPTF DF0414NPTM Faster

Węże i Złączki Hydrauliczne / Złączki Węży i Akcesoria / Measuring Couplings

• Opis produktu
• Kształt
  Prosty - 2 strony przyłącza
• Rozmiar

  cal
  1/4
• Rozmiar

  mm
  6,3
• Typ złącza nr 1
  Szybkozłącze
• Typ złącza nr 1 - męski/żeński
  Męski
• Średnica połączenia nr 1

  cal
  0,49
• Średnica połączenia

  mm
  12,6
• Średnica gwintu złącza

  cal
  1/4
• Typ gwintu złącza
  NPTF
• Rozmiar klucza złącza nr 1

  cal
  0,75
• Rozmiar klucza złącza nr 1

  mm
  19
• Typ połączenia nr 2
  Gwint
• Typ złącza nr 2 - męski/żeński
  Żeński
• Średnica gwintu przyłącza nr 2

  cal
  1/4
• Ilość zwojów na cal gwintu złącza nr 2
  18
• Typ gwintu przyłącza nr 2
  NPTF
• Możliwość podłączenia pod ciśnieniem
  Nie
• Norma ANSI
  B1.20.3
• Norma ISO
  15171-1
• Średnica zew.

  cal
  0,83
• Średnica zew.

  mm
  12,7
• Długość całkowita

  cal
  1,57
• Długość całkowita

  mm
  40
• Materiał
  Stal węglowa
• Obróbka powierzchni
  Pasywowany na biało
• Ciśnienie robocze

  BAR
  420
• Temperatura robocza max.

  °C
  125
• Temperatura robocza min.

  °C
  -25
• Typ blokady szybkozłącza
  Kulki po obwodzie
• Sposób podłączania
  Naciśnij, aby połączyć
• Sposób rozłączania
  Przesunięcie tulei
• Materiał uszczelnienia
  Guma nitrylowa [NBR], Teflon (PTFE)
• Seria
  DF
• Typ zaworu
  Płaski
• Waga

  g
  48,3
• Przyłącze

  dB
• Materiał
• Standard
• Uwaga

  kW
• Uwaga
  W celu rozłączenia należy przesunąć tuleję blokującą mufy do tyłu.
